标准内置型 模拟量输出 L5-AXXXX-1A |

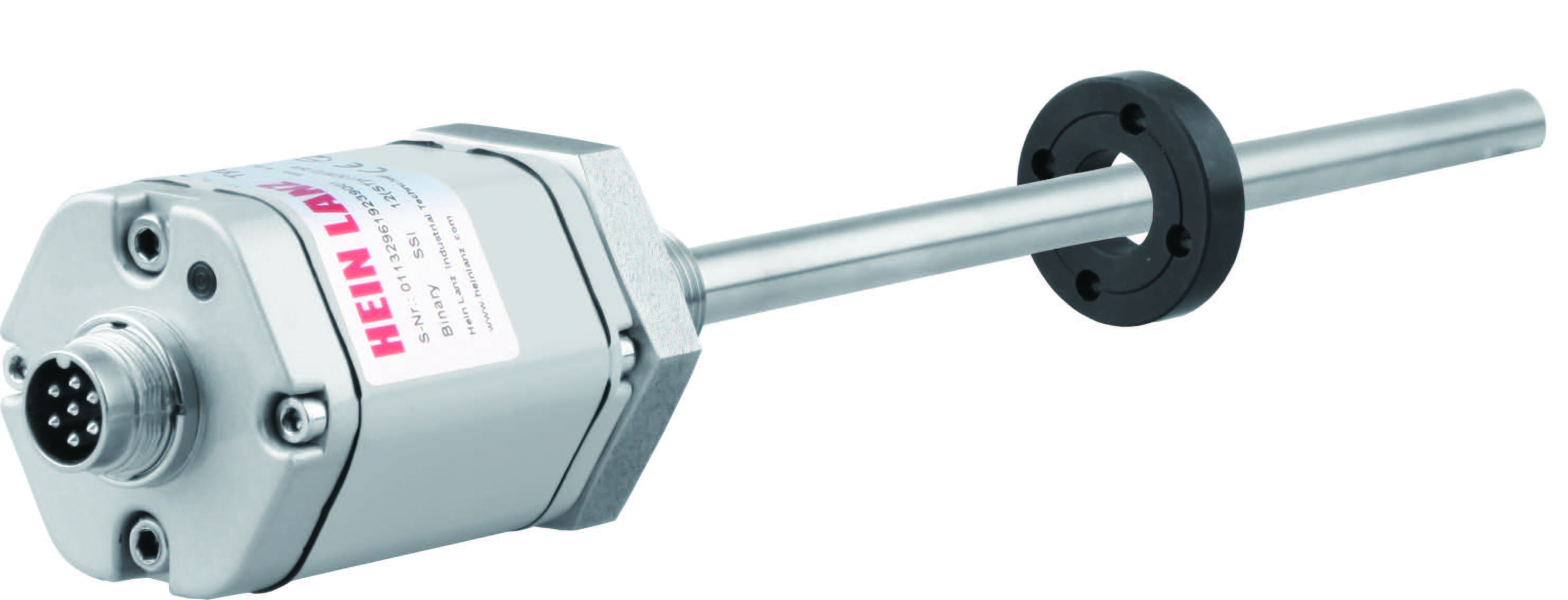

标准内置型 SSI 输出 L5-AXXXX-12 |
 |
测量范围:25~7600mm
分辨率: 16位D/A
出线方式:电缆出线或 M16,6芯接插件
输入电压:24VDC(-15% / +20%)
工作电流:< 50mA(随量程变化) |
 |
测量范围:25~7600mm
SSI 信号:24/25/26位二进制码或格雷码
分辨率: 0.5/1/2/5/10/20/50/100 μm
输入电压:24VDC(-15% / +20%)
工作电流:< 60mA(随量程变化) |

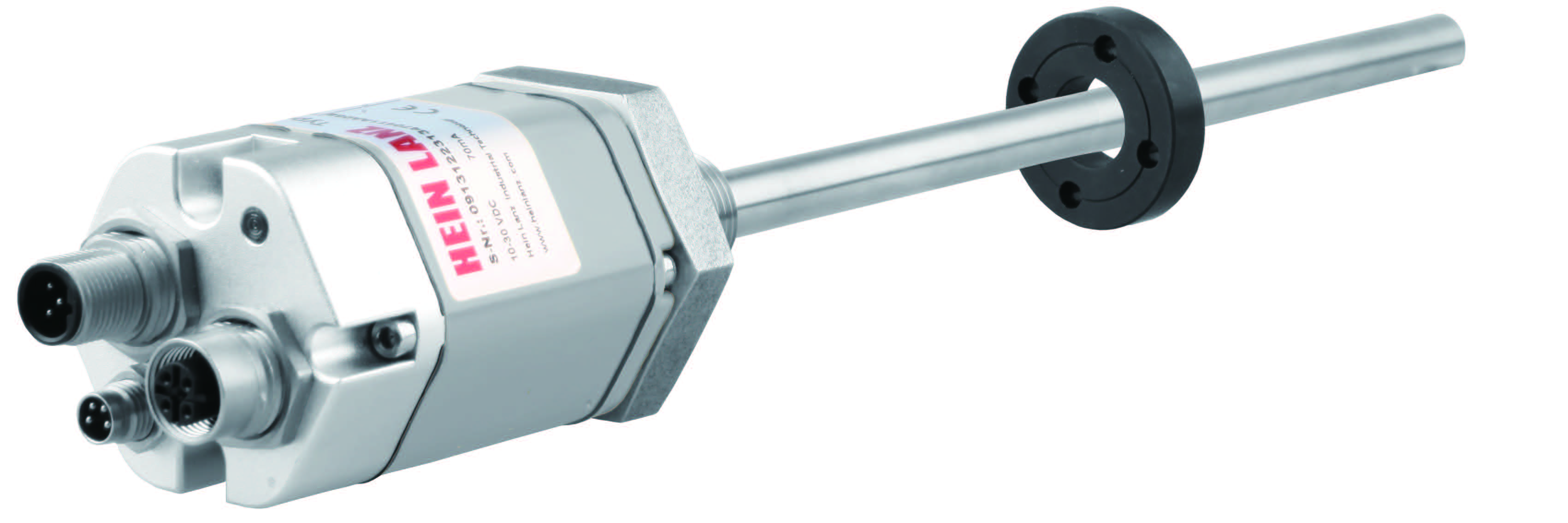

标准内置型 Profibus DP 输出
L5-AXXXX-13 |
标准内置型 Start / Stop输出 L5-AXXXX-14 |
 |
测量范围:25~7600mm
分辨率: 1 μm / 用户可利用GSD文件 自由更改
出线方式:双M16接插件或双M12接插 件+M8接插件
输入电压:24VDC(-15% / +20%)
工作电流:< 50mA(随量程变化) |
 |
测量范围:25~7600mm
分辨率: 16位D/A
出线方式:电缆出线或 M16,6芯接插件
输入电压:24VDC(-15% / +20%)
工作电流:< 50mA(随量程变化) |
标准内置型 CANopen 输出 L5-AXXXX-15 |

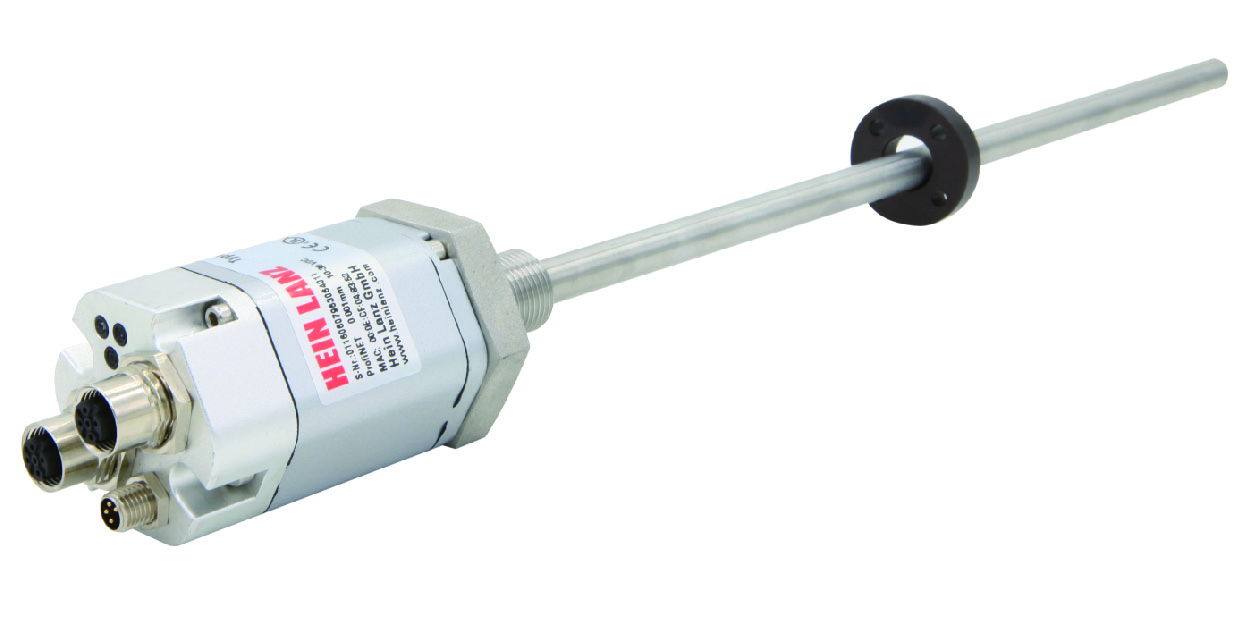

标准内置型 ProfiNET 输出 L5-AXXXX-16 |
 |
测量范围:25~7600mm
分辨率: 2 μm / 用户可利用组态软件 自由更改
出线方式:双M16.6芯航空插头或防水 接头带直输出电缆
输入电压:24VDC(-15% / +20%)
工作电流:< 60mA(随量程变化) |
 |
测量范围:50~2800 mm
分辨率: 1 μm/可利用GSD文件自由更改
出线方式:双M12接插件+M8接插件
输入电压:24VDC(-15% / +20%)
工作电流:<50mA(随量程变化) |
标准外置型 模拟量输出 L5-BXXXX-1A |

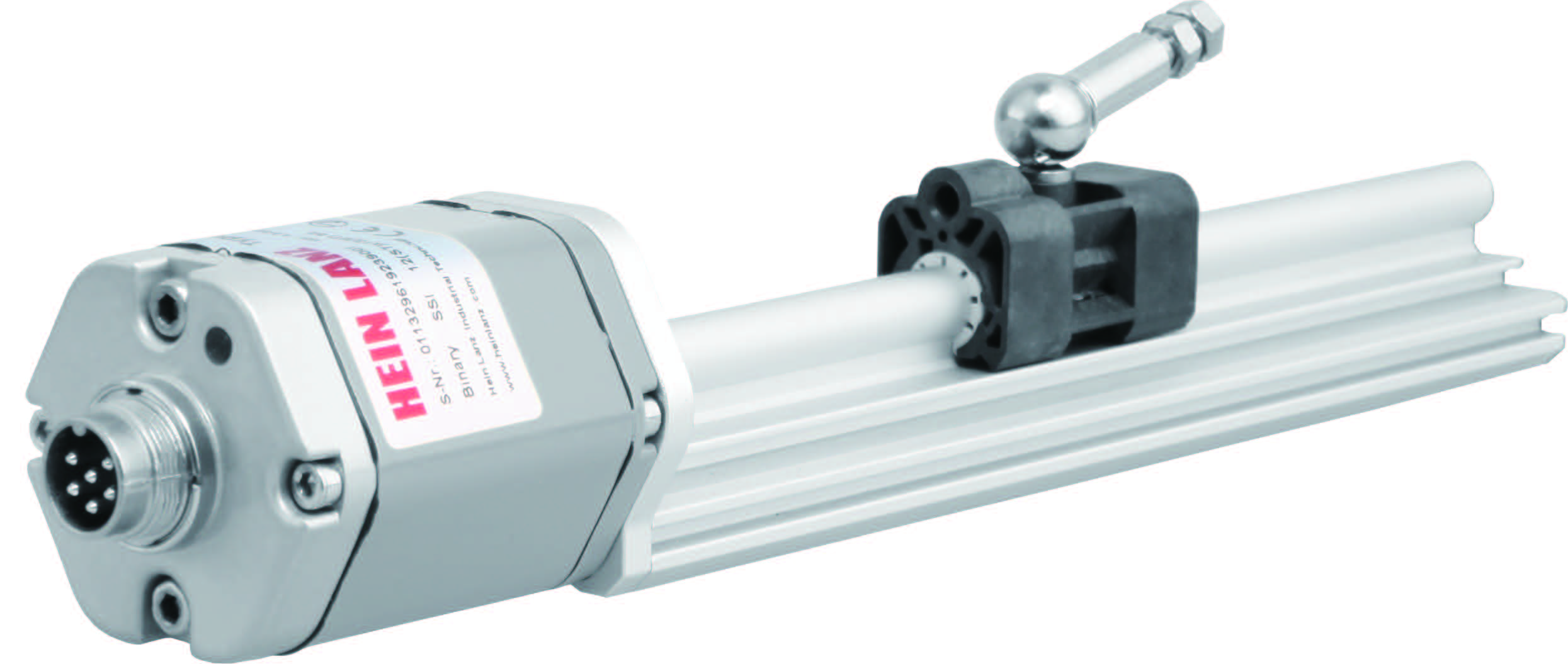

标准外置型 SSI 输出 L5-BXXXX-12 |
 |
测量范围:25~3500mm
分辨率: 16位D/A 自由更改
出线方式:电缆出线或 M16,6芯接插件
输入电压:24VDC(-15% / +20%)
工作电流:< 50mA(随量程变化) |
 |
测量范围:25~3500mm
SSI 信号:24/25/26位二进制码或格雷码
分辨率: 0.5/1/2/5/10/20/50/100 μm
输入电压:24VDC(-15% / +20%)
工作电流:< 60mA(随量程变化) |

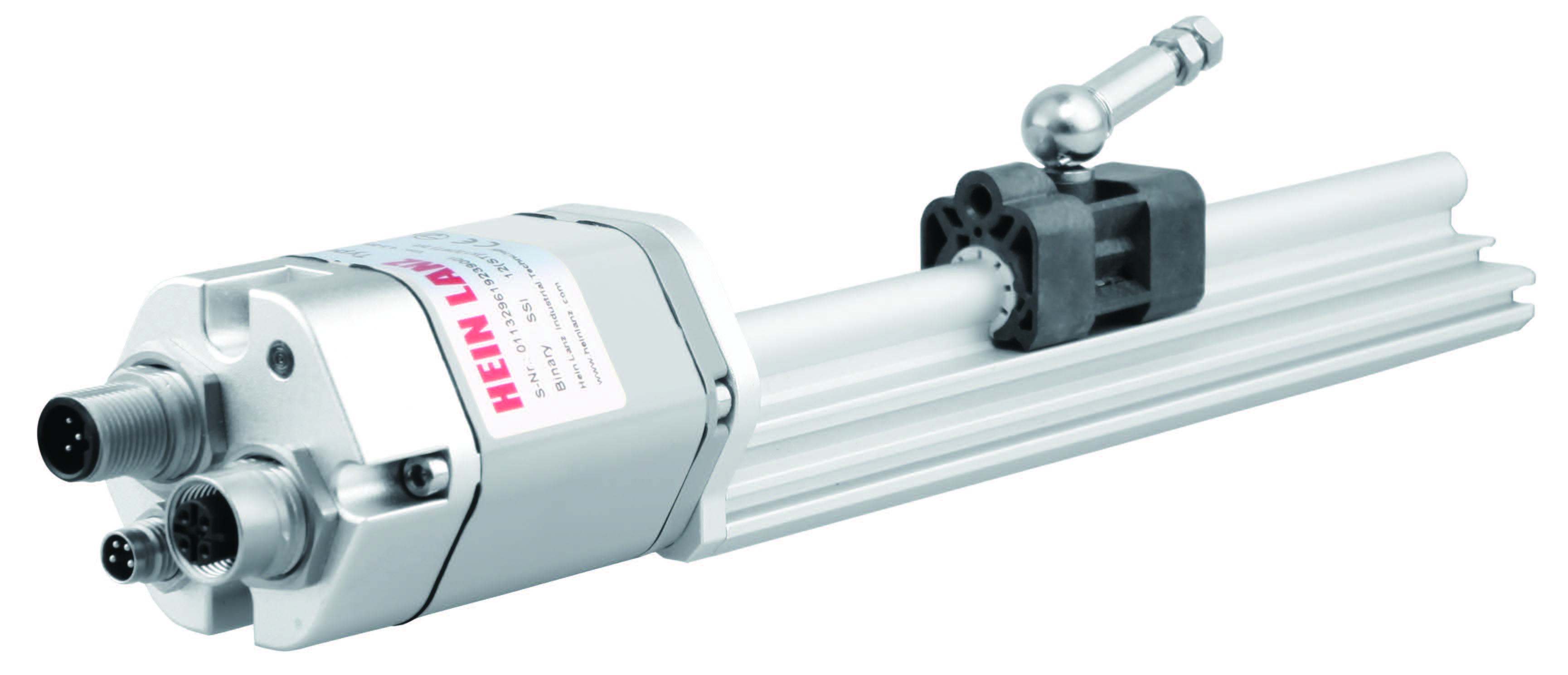

标准外置型 Profibus DP 输出 L5-BXXXX-13 |
标准外置型 Start / Stop输出 L5-BXXXX-14 |
 |
测量范围:25~3500mm
分辨率: 1 μm / 用户可利用GSD文件 自由更改
出线方式:双M16接插件或双M12接插件 +M8接插件
输入电压:24VDC(-15% / +20%)
工作电流:< 50mA(随量程变化) |
 |
测量范围:25~3500mm
分辨率: 0.1 mm/0.01 mm/0.005 mm
出线方式:电缆出线或 M16,6芯接插件
输入电压:24VDC(-15% / +20%)
工作电流:< 60mA(随量程变化) |
标准外置型 CANopen 输出 L5-BXXXX-15 |

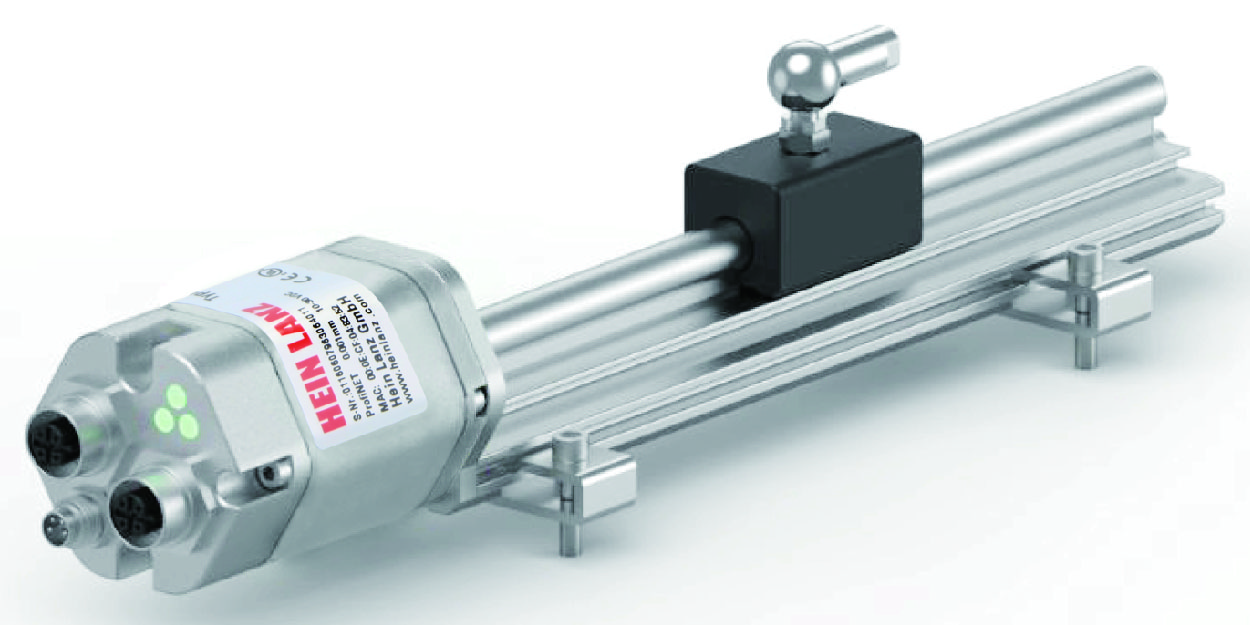

标准外置型 ProfiNET 输出 L5-BXXXX-16 |
 |
测量范围:25~3500 mm
分辨率: 2μm/ 可利用组态软件自由更改
出线方式:双M16,6芯航空插头或防水接 头带直出电缆
输入电压:24VDC(-15% / +20%)
工作电流:< 60mA(随量程变化) |
 |
测量范围:25~3800 mm
分辨率: 1 μm /可利用GSD文件自由更改
出线方式:双M12接插件+M8接插件
输入电压:24VDC(-15% / +20%)
工作电流:< 50mA(随量程变化) |

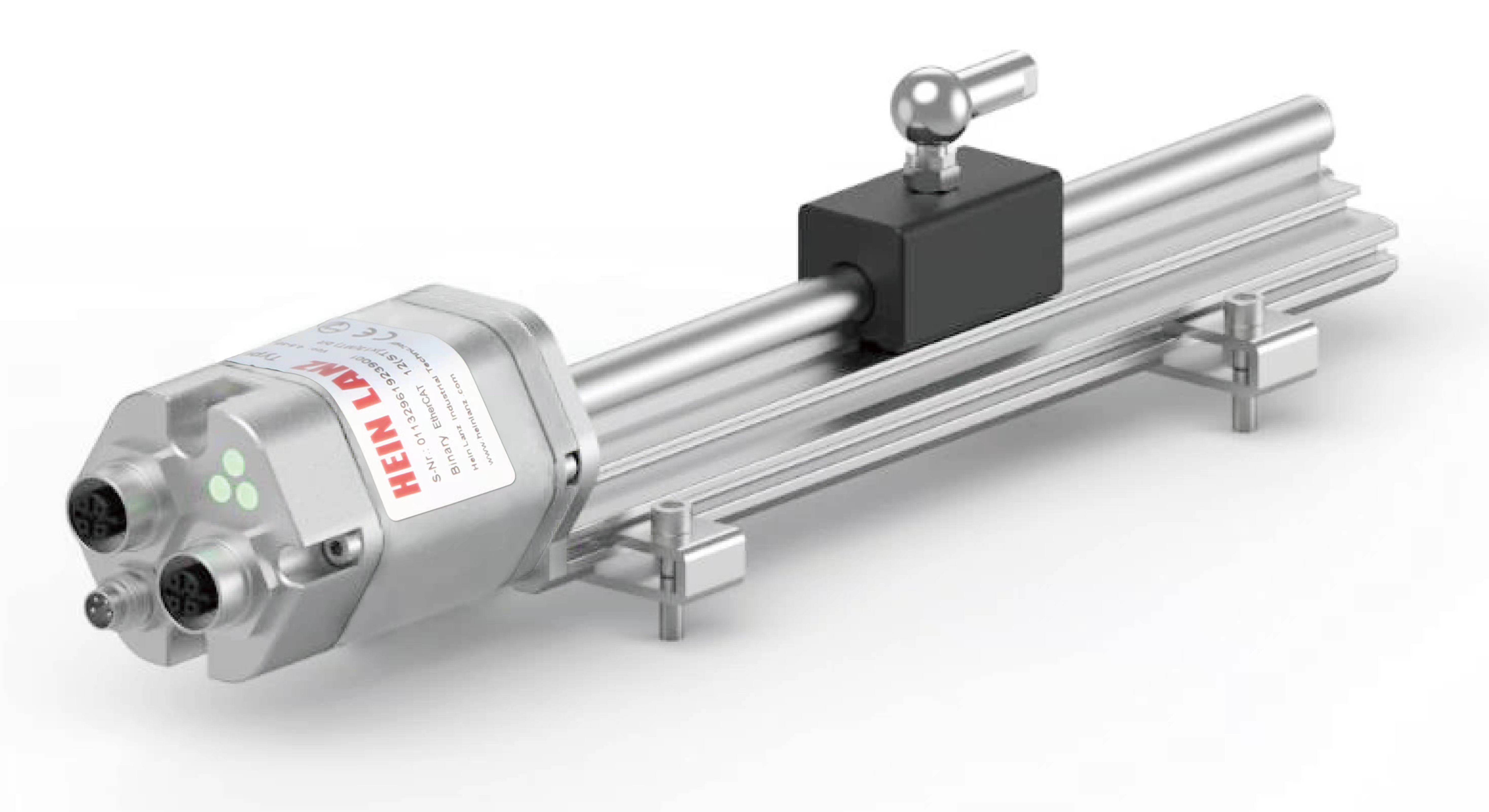

标准外置型 EtherCAT 输出 L5-BXXXX-17 |

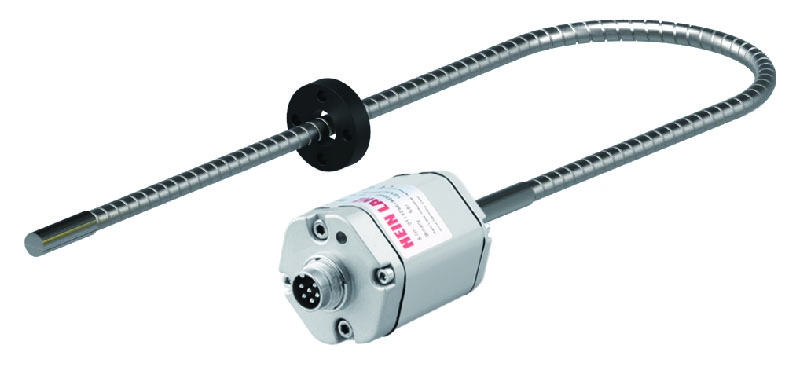

柔性内置型 模拟量输出 L5-CXXXX-1A |
 |
测量范围:25~3800 mm
分辨率:1μm / 可利用GSD文件自由更改
出线方式:双M12接插件+M8接插件
输入电压:24VDC(-15 / +20%)
工作电流:< 120mA(随量程变化) |
 |
测量范围:500~10000 mm
分辨率: 16位D/A
出线方式:电缆出线或 M16,6芯接插件
输入电压:24VDC(-15% / +20%)
工作电流:< 60mA(随量程变化) |
柔性内置型 SSI 输出 L5-CXXXX-12 |

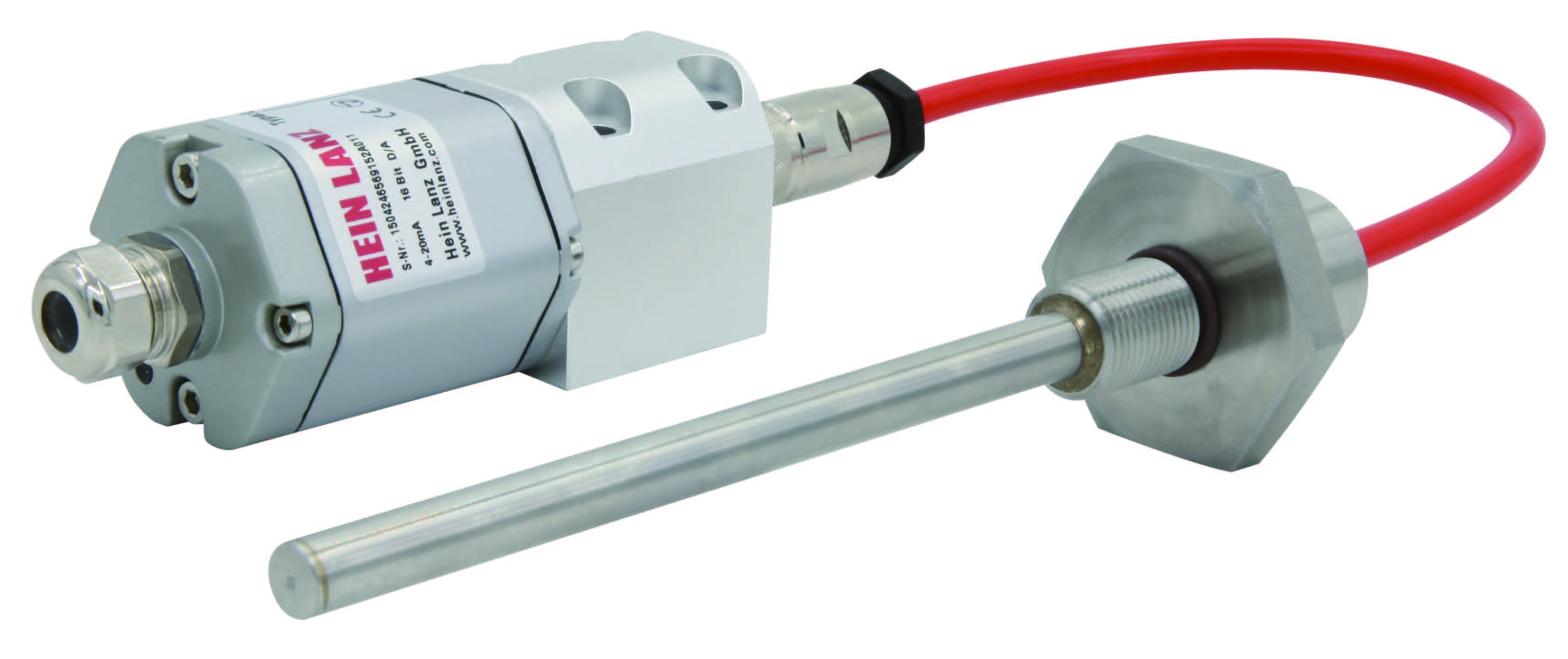

标准分体型 模拟量输出 L5 - DXXXX-1A |
 |
测量范围:500 ~ 10000 mm
分辨率:2 / 5 / 10 / 20 / 50 / 100 μm
出线方式:电缆出线或M16,7芯/8芯接 插件
输入电压:24VDC(-15% / +20%)
工作电流:< 60mA(随量程变化) |
 |
测量范围:25~2500mm
分辨率: 16位D/A
出线方式:电缆出线或 M16,6芯接插件
输入电压:24VDC(-15% / +20%)
工作电流:< 50mA(随量程变化) |
标准分体型 SSI 输出 L5-DXXXX-12 |
标准分体型 CANopen输出 L5-DXXXX-15 |
 |
测量范围:25~3500mm
SSI 信号:24/25/26位二进制码或格雷码
出线方式:电缆出线或 M16,7芯接插件
输入电压:24VDC(-15% / +20%)
工作电流:< 60mA(随量程变化) |
 |
测量范围:25~3500 mm
分辨率:2 μm /可利用组态软件自由更改
出线方式:双M16,6芯航空插头或防水接 头带直出电缆
输入电压:24VDC(-15% / +20%)
工作电流:< 60mA(随量程变化) |

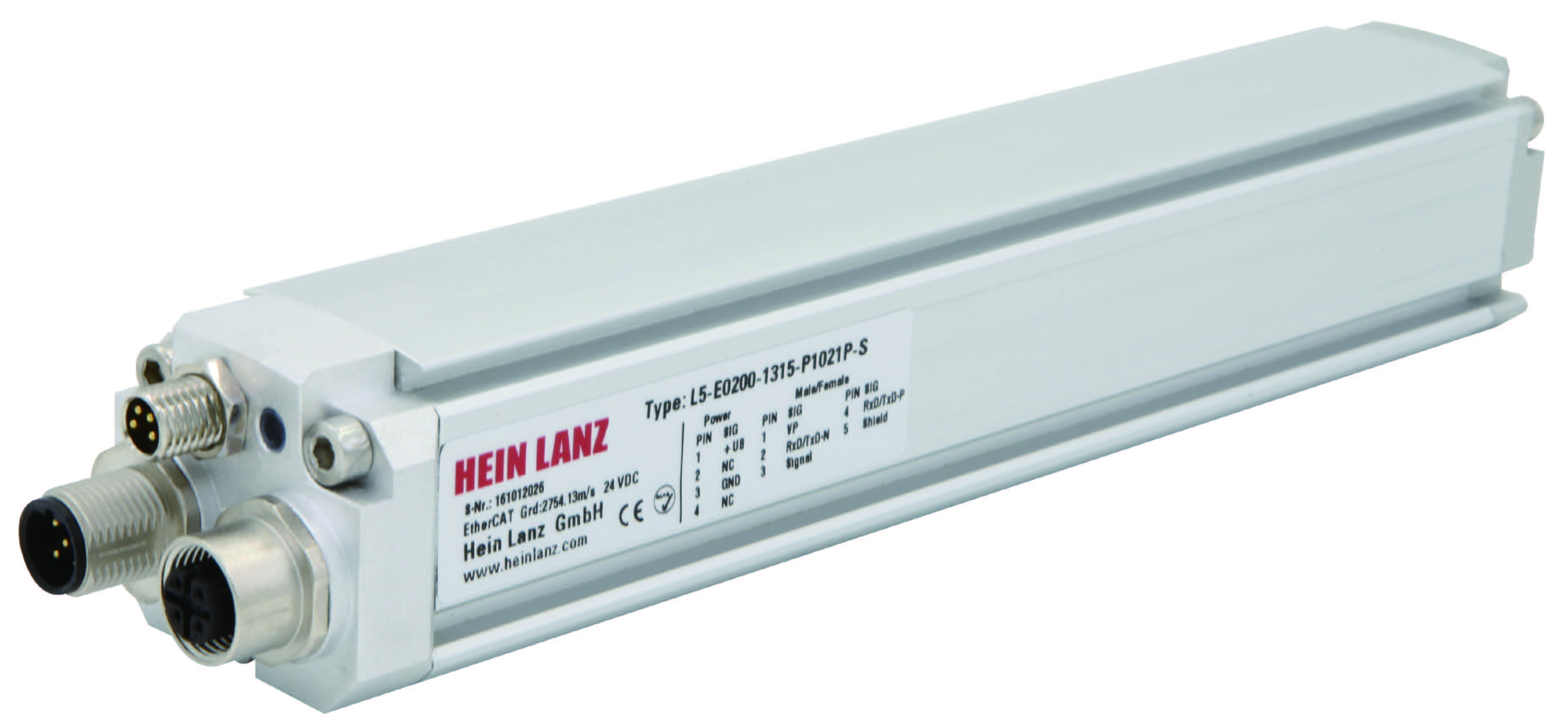

方形外置型 Profibus DP 输出 L5 -EXXXX-13 |

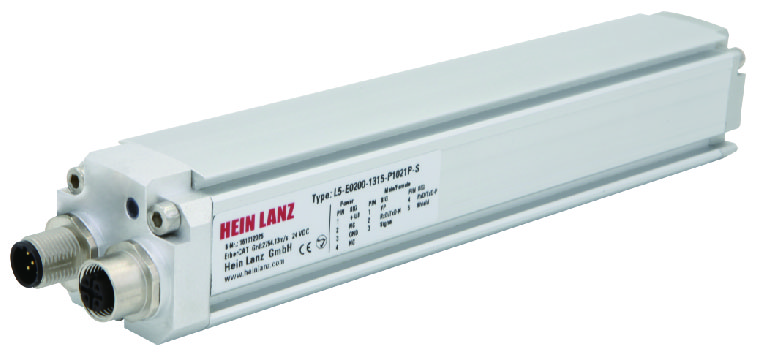

方形外置型 CANopen 输出 L5-EXXXX-15 |
 |
测量范围:50~4500mm
分辨率: 1μm/用户可利用GSD文件 自由更改
出线方式:电缆出线或 M16,6芯接插件
输入电压:24VDC(-15% / +20%)
工作电流:< 50mA(随量程变化) |
 |
测量范围:25~3500 mm
分辨率:2μm / 可利用组态软件自由更改
出线方式:双M16,6芯航空插头或防水接 头带直出电缆
输入电压:24VDC(-15% / +20%)
工作电流:< 60mA(随量程变化) |

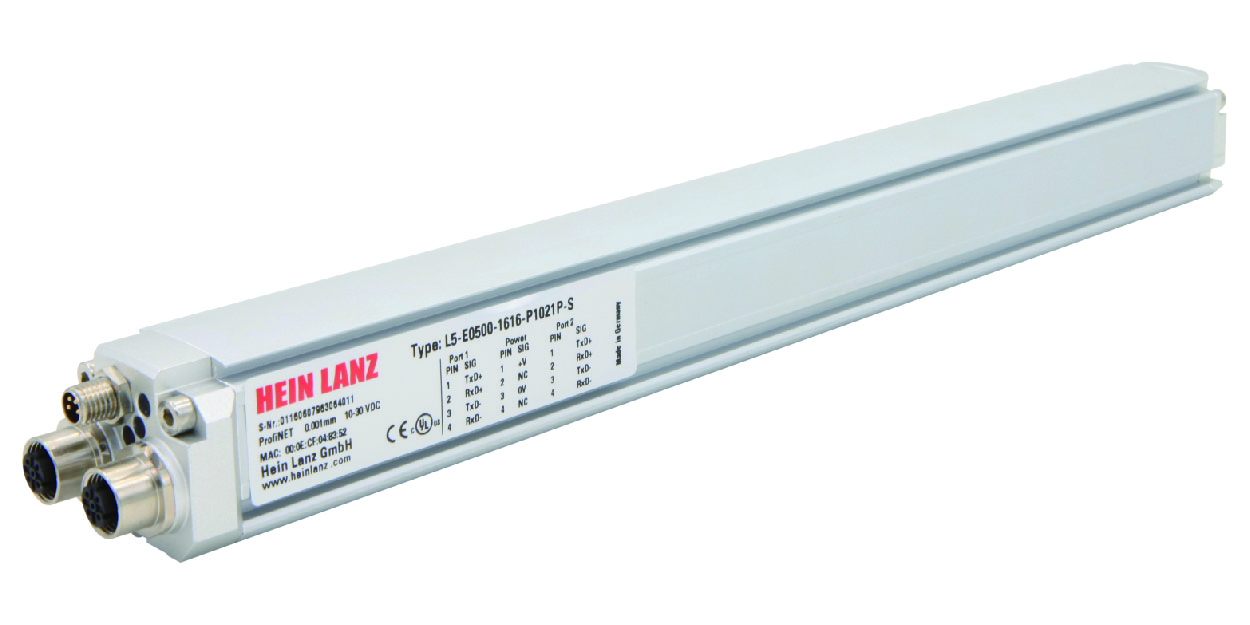

方形外置型 ProfiNET 输出 L5-EXXXX-16
|

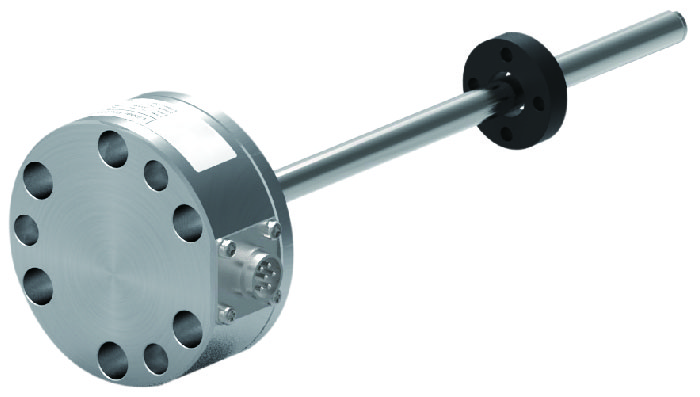

薄电子头内置型 SSI 输出 L5-FXXXX-12 |
 |
测量范围:50~2800 mm
分辨率:1 μm / 可利用GSD文件自由更改
出线方式:双M12接插件+M8接插件
输入电压:24VDC(-15% / +20%)
工作电流:<120mA(随量程变化) |
 |
测量范围:50 ~ 3250 mm
分辨率:5 / 10 / 20 / 50 / 100 μm
出线方式:防水接头或 M16,7芯接插件
输入电压:24VDC(-15% / +20%)
工作电流:< 60mA(随量程变化) |
薄电子头内置型 模拟量输出 L5-FXXXX-1A |

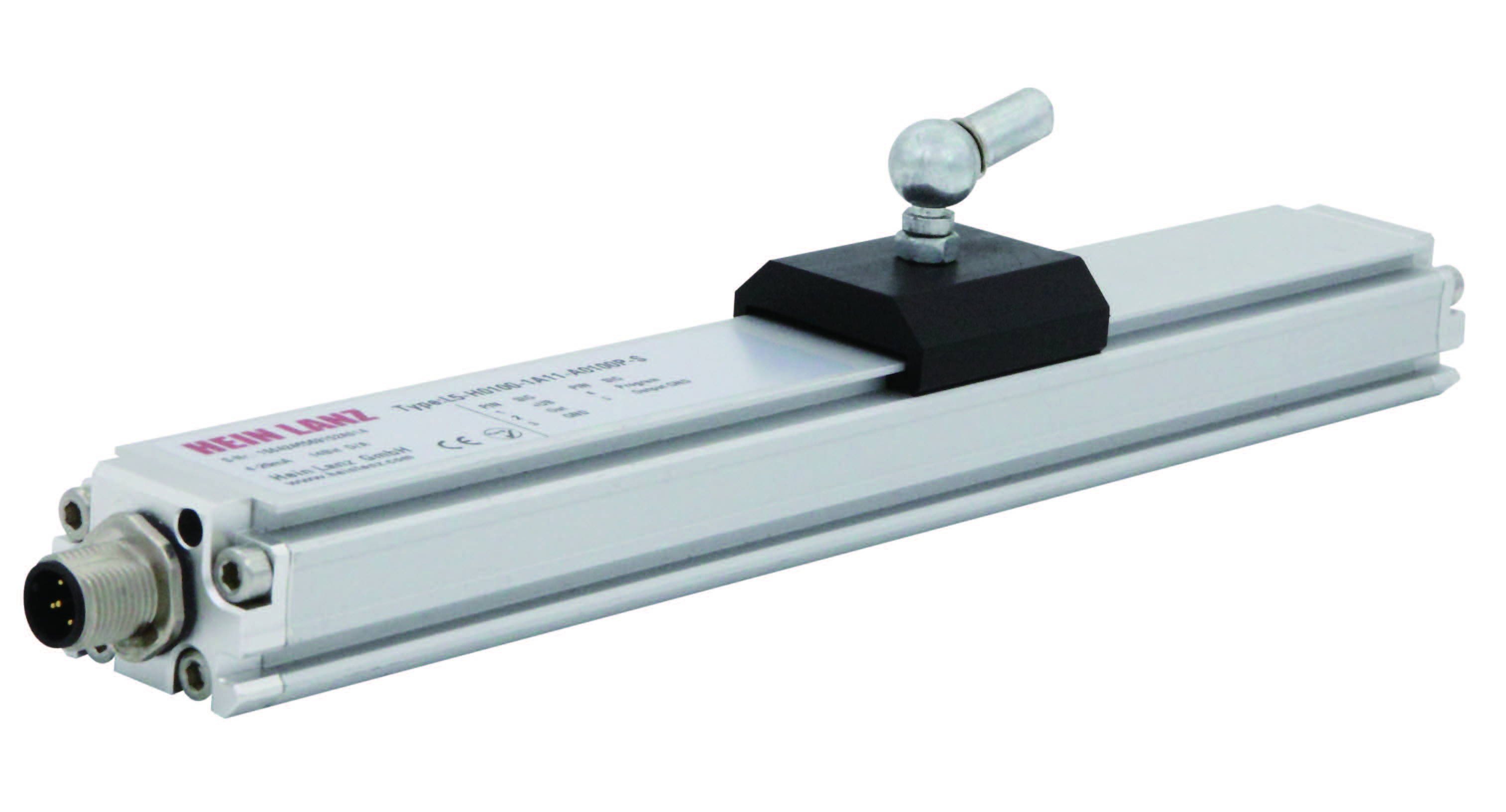

方形/滑动&浮动游标磁铁 模拟量输出L5-HXXXX-1A |
 |
测量范围:50~3250 mm
分辨率: 16位D/A
出线方式:防水接头或M16,6芯接插件
输入电压:24VDC(-15% / +20%)
工作电流:< 50mA(随量程变化) |
 |
测量范围:50~4500mm
分辨率: 14位D/A
出线方式:电缆出线或 M12,5芯接插件
输入电压:24VDC(-15% / +20%)
工作电流:< 50mA(随量程变化) |

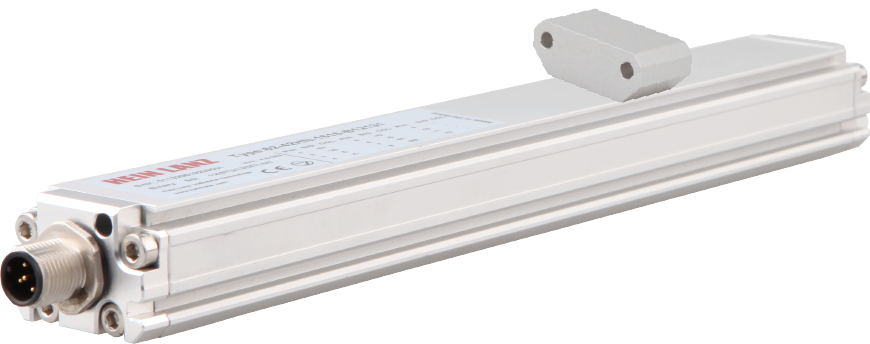

方形/滑动&浮动游标磁铁 Start/Stop输出 L5-HXXXX-14 |

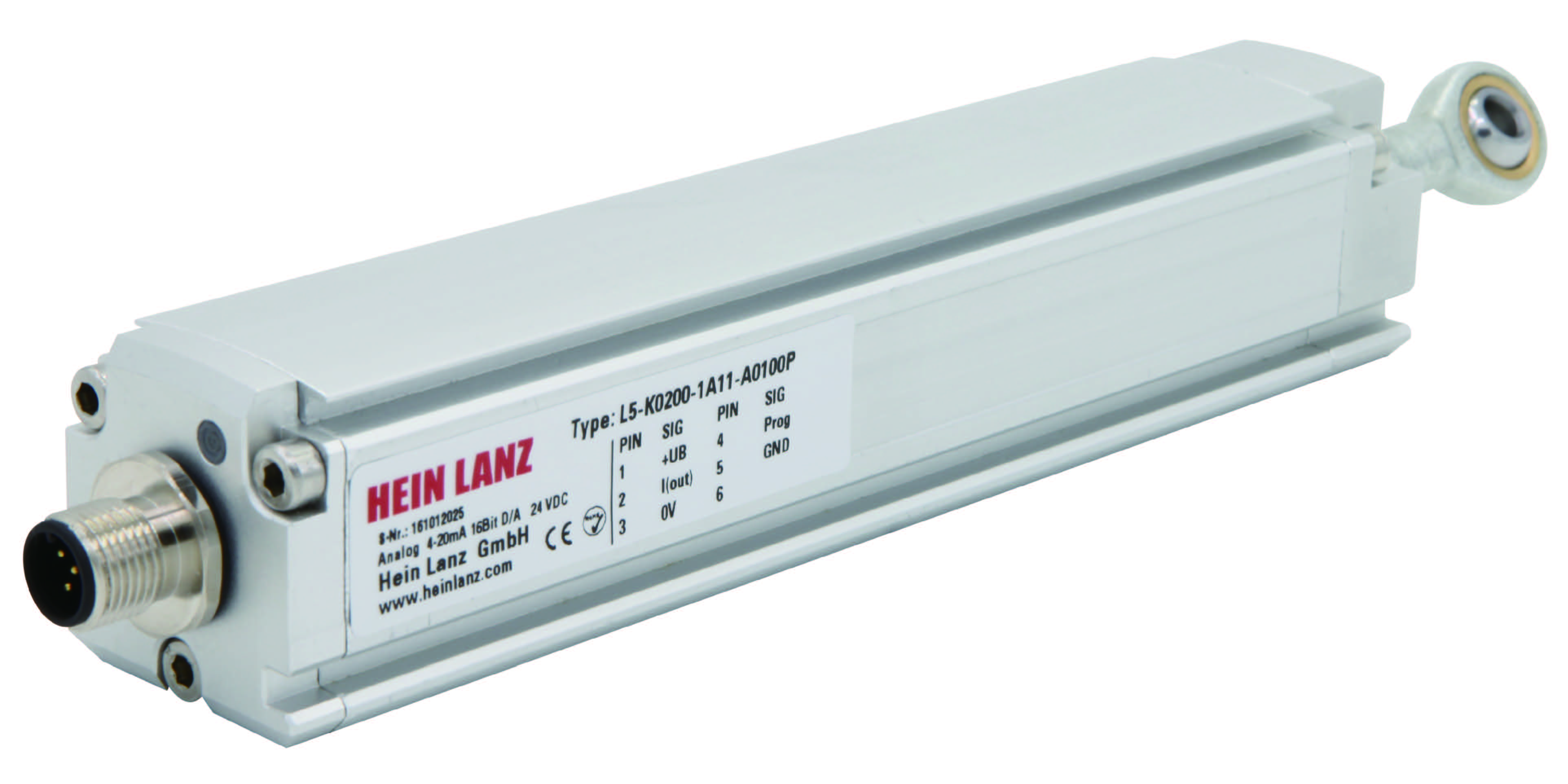

柱塞式 模拟量输出 L5 - KXXXX-1A |
 |
测量范围:50~3000mm
分辨率: 0.1 mm/0.01 mm/0.005 mm
出线方式:电缆出线或 M12,8芯接插件
输入电压:24VDC(-15% / +20%)
工作电流:< 60mA(随量程变化) |
 |
测量范围:50~1200mm
分辨率: 14位D/A
出线方式:电缆出线或 M12,5芯接插件
输入电压:24VDC(-15% / +20%)
工作电流:< 60mA(随量程变化) |

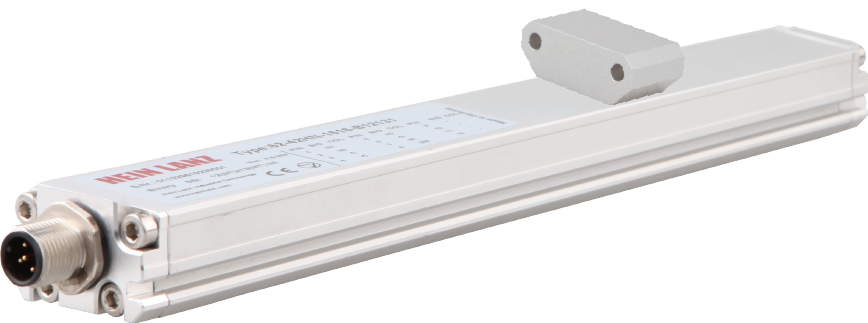

方形/浮动游标磁铁 模拟量输出 L5-MXXXX-1A |

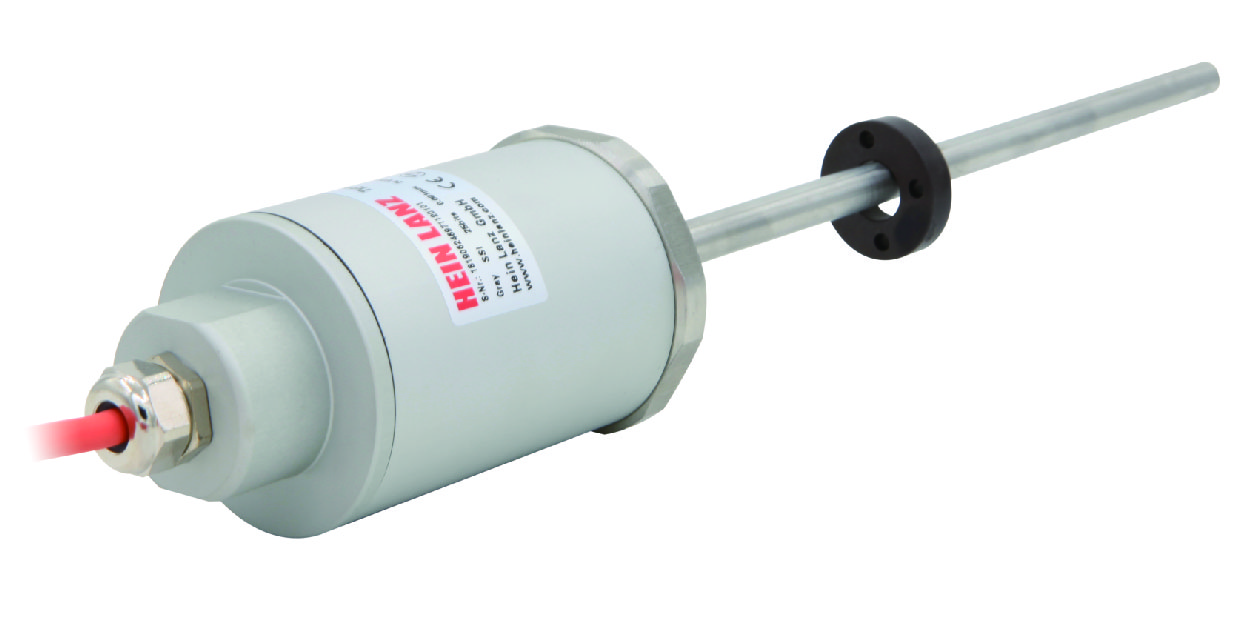

高防护等级内置型 模拟量输出 L5-WXXXX-1A
|
 |
测量范围:50~2000mm
分辨率: 14位D/A
出线方式:电缆出线或 M12,5芯接插件
输入电压:24VDC(-15% / +20%)
工作电流:< 50mA(随量程变化) |
 |
测量范围:25~7600 mm
分辨率: 16位D/A
出线方式:电缆出线
输入电压:24VDC(-15% / +20%)
工作电流:< 50mA(随量程变化) |
高防护等级内置型 SSI 输出 L5-WXXXX-12 |

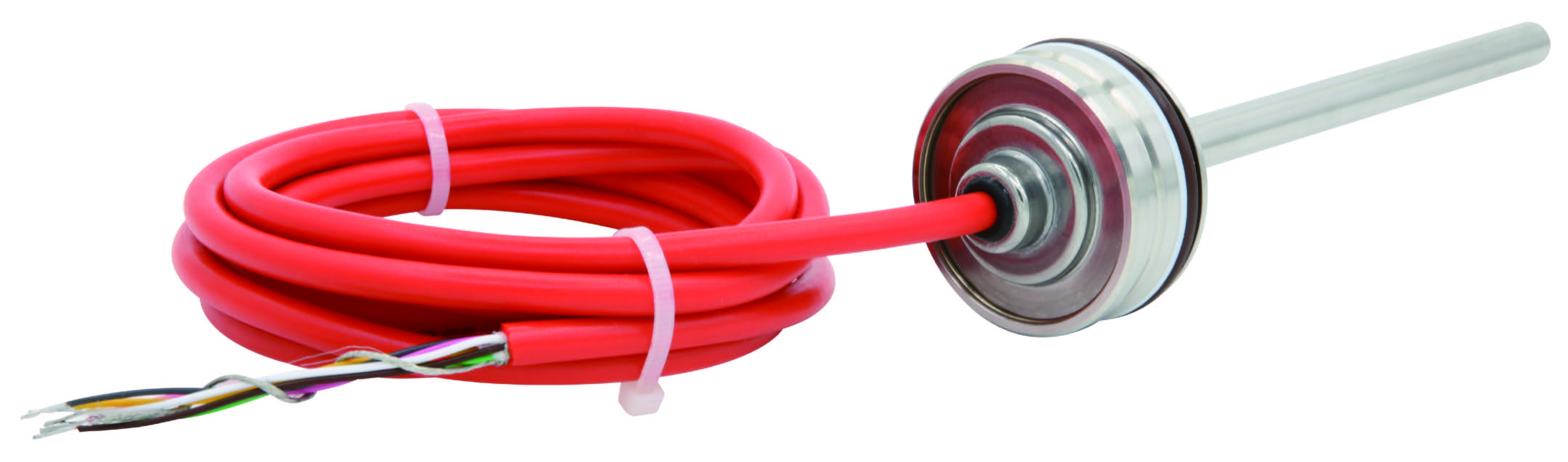

工程机械内置型 模拟量输出 L5 - GXXXX-1A
|
 |
测量范围:25~7600 mm
分辨率:0.5/1/2/5/10/20/50/100 μm
出线方式:电缆出线
输入电压:24VDC(-15% / +20%)
工作电流:< 60mA(随量程变化) |
 |
测量范围:50~2500mm
分辨率: 16位D/A
出线方式:直出电缆
输入电压:24VDC(-15% / +20%)
工作电流:< 50mA(随量程变化) |
